弧形(摆角)音圈电机助力提升太赫兹安防系统检查精度和效率

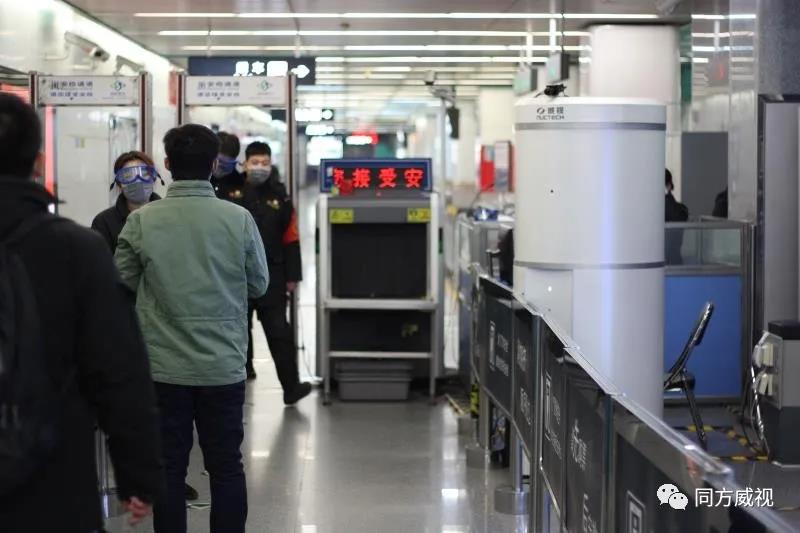

今年1月，新冠病毒疫情在国内爆发。很快，同方威视就意识到了在公共交通工具上防疫的重要性，1月下旬在北京市科委的协调下，与清华大学合作研发带测温功能的太赫兹人体安检仪，用于在公共场合进行安检的同时，实现对人体温度的监测，以达到检疫的目的。

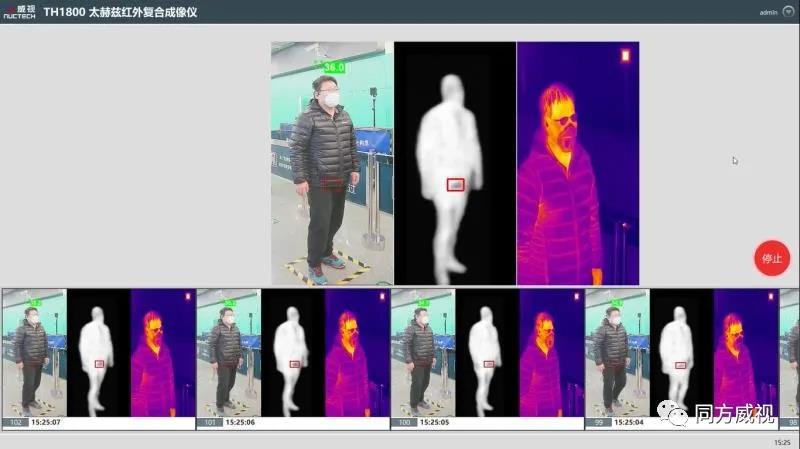

同方威视太赫兹红外复合人体安检仪的技术原理，是利用人体自发辐射太赫兹波可穿透衣物的特性，实现对太赫兹成像，利用人体自发辐射中强度最大的红外波段进行体温复合探测，可同时完成对人体的非接触安检和体温筛查，能快速有效地自动识别炸弹背心、走私品、金属/非金属武器、液体、毒品等违禁品，并同时对体温异常人群进行报警，具有安全、高效、无感、隐蔽检查等特点。因此，可以大大减少安检人员手检的工作量，加快各行业安检环节人员通过率，助力复工复产。

 而采用太赫兹红外复合安检仪将不需要贴身手检，被检人员无需停留，在自然行走的状态下即可完成全方位安全检查。旅客在指定位置停留不到一秒钟，即可完成体温检测。体温检测的精度≤0.3℃，比手持测温枪更为精确。这可大大提高通过率，降低安检人员劳动强度，有效控制安检环节运营成本，无接触式的查验方式提高了旅客的出行体验。同时，旅客、安检员的安全性也得到了最大限度的保证。

由于低频太赫兹波具有良好的穿透性，而太赫兹图像的亮度又与衣物下体表温度息息相关，研发人员决定，将太赫兹波与红外测温进行相互补偿、校准，以实现从检测额头温度到检测身体温度的转变。衣物下体表的温度是相对稳定的，不会随着环境而变化，在经过太赫兹补偿和校准后，通过检测额温即可间接地实现对体温的检测。测试结果表明，在经过精细的算法调节后，该复合安检仪能够实现准确的体温检测。

测温精度及非接触安检效率及精度提升，跟太赫兹安检设备结构性能密切相关，太赫兹”技术不发出辐射，是一种被动接收人体等对外辐射的技术，那它是如何来接受太赫兹波的？一种是反射镜固定在摆动音圈电机上通过集成轴承系统和位置反馈实现一维摆动运动往返扫描；一种是反射镜固定在正交摆动音圈电机上通过集成轴承系统和位置反馈实现二维摆动运动往返扫描；通常情况下弧形音圈电机的摆角范围在20度以内，摆动机构摆动频率在10HZ左右；反射镜镜面越大，摆动频率越高，安防检测的效率及精度就越高，同时要求弧形音圈电机持续转矩就越高；
