同茂直线音圈电机应用之自动对焦

来源：同茂电机官网浏览：- 发布日期：2017-06-13 10:26:35【大中小】

近些年来，手机产业迅速发展，人们对手机功能的要求也越来越高。在智能手机摄像模组的自动对焦中，一种微型电机作为执行器提供驱动力，这种电机即是直线音圈电机。随着人们对摄像要求的不断提高，生产产商对音圈电机的性能也进一步的提高。用于手机、平板等电子产品中的音圈电机整体尺寸8.5mm以下，通常称为微型音圈电机，其主要原理是在一个磁场内，通过改变马达内线圈的直流电流大小，来控制弹簧片的拉伸位置，从而带动上下运动。手机摄像头广泛的使用微型音圈电机实现自动对焦功能，通过音圈电机可以调节镜头的位置，呈现清晰的图像。

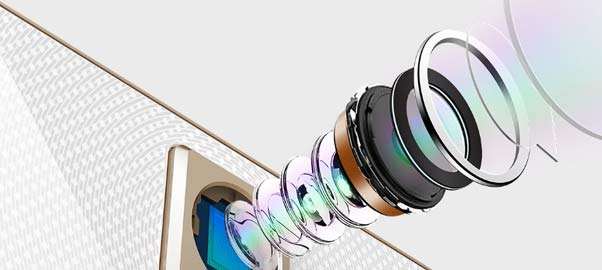

下面我们来为你讲解应用于摄像头的音圈电机结构

不同厂商的使用的音圈电机结构略有差异，大致分几大部件如下：

Shield Case：外壳

Frame：支架

F.Spacer：前垫片，用于绝缘

F.Spring：前簧片，用于承载载体，平衡力矩

Yoke：用于固定其他组件，导磁

Magnet：磁石，产生永久磁场

Coil：线圈，通电产生驱动力矩

Carrier：载体，用于承载镜头

B.Spacer：后垫片，用于绝缘

B.Spring：后弹簧，用于承载载体，平衡力矩

Base：底座，用于固定部件。

纵观自动对焦技术的发展方向，Close loop和OIS成为流行趋势。那么这给驱动生产厂家带来了好的发展机遇。同时，也给驱动厂家带来了新的挑战。摄像头厂家对驱动的选择趋向严格、谨慎。手机客户希望选择一颗好的驱动，以提升对焦的精准度。他们希望选择量产经验丰富、技术力量强的厂家，以提升其产品的稳定性。
同茂电机是一家高精密音圈电机,直线电机及高精密平台的生产厂家，公司致力于给客户提供恰当的直线往返运动及高精度直线定位解决方案，公司生产定制的高品质,高性能的音圈电机,直线电机,和精密直线平台采用欧美技术工艺和测试手段,其性能达到欧美国家水平,可完全替代国外同类产品。
