传统的Z轴楔垂直平台，至少包括复杂的弯角、3套导轨、带联轴器和编码器的电机这些结构件，每个组件都会增加整体误差，严重影响系统整体的精确度。

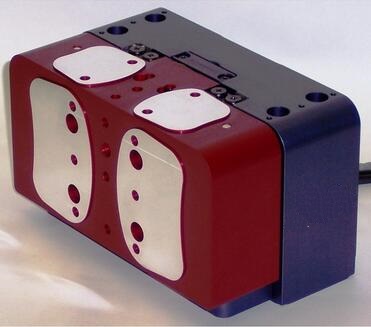

音圈电机驱动的Z轴升降平台的特点：

              ·       设计紧凑，高度低

              ·       音圈马达

              ·       高刚性交叉滚柱导轨

             ·        线性编码器

             ·        气浮配重

             ·        马达、导轨、编码器和配重均在平台的近似中心线上

             ·        载物可直接安装于平台表面或顶端以消除加装支架带来的缺点和共振等问题

             ·        精度比Z轴楔平台提高4到8倍

   音圈电机驱动的Z轴升降平台详细参数：

             ·         马达：线性音圈

             ·         行程：24 mm

             ·         速度：>100 mm/sec

             ·         传感器：标准

             ·         限位开关：标准

             ·         轴承：精密交叉滚子

             ·         轴承额定动载荷：3.5 kN

             ·         系统的负载能力：0-20 Kg

             ·         结构：铝6061-T6（不锈钢可选）

             ·         工作温度：0至35摄氏度

             ·         工作湿度：10％至80％，非冷凝

             ·         总重量：3.8 Kg

             ·         移动部件重量：1.5 Kg

         同茂TMEC音圈电机具有低负载、高推力、高速、高加速、免维护的特性，标准系列的音圈电机峰值推力可以达到5000N，行程可以达到300mm，能兼容多品牌运动控制器和编码器，同时同茂电机在音圈电机行业有着丰富的结构设计，样品生产以及量产经验，可以完全满足客户定制化的要求。
