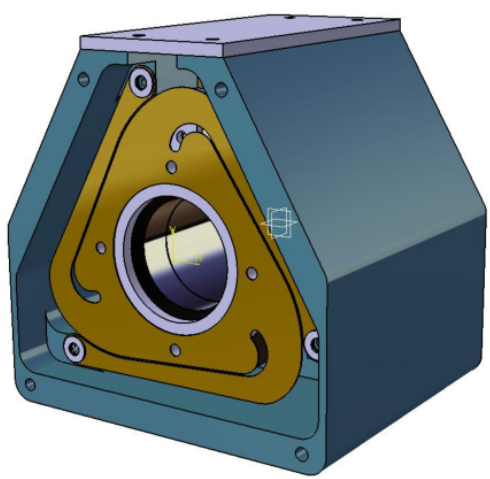

中空音圈电机平台/激光调焦对焦平台

中空音圈电机调焦平台/直线聚焦致动器
产品适用于精密定位、位移等系统，也可单独进行试验研究工作。
弹片式音圈电机调焦系统平台依据外界指令输入信号及光栅传感器的反馈信号，精确控制音圈致动器驱动聚焦镜平移，主要用于实现对激光光束焦距的高精度控制。
a)可实现±5mm 的位移运动,通孔直径达32mm；
b)稳定性和定位精度高，可实现 0.2um 以内的精度要求;
c)工作频率 ≤300Hz;

订购热线：13914944991

中空音圈电机调焦平台/直线聚焦致动器
1. 产品组成

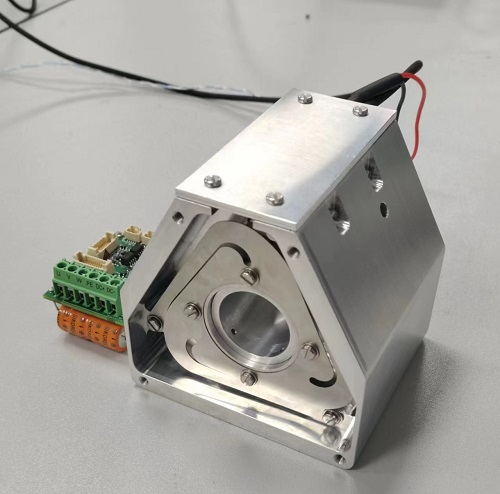

中空音圈电机调焦平台/直线聚焦致动器由弹片音圈电机调焦组件及其控制器组成，产品安装时弹片音圈调焦组件通过安装螺孔固定在安装基座或者测试工装上。控制器通过四个安装脚固定在外部系统上。
弹片式音圈电机调焦系统的功能实现：由上位机通过通讯接口向控制器发出指令，控制器根据指令进行控制校正，驱动音圈电机调焦组件，产生相应的位移输出。
2. 产品特点
本产品适用于定位、位移等系统，也可单独进行试验研究工作。弹片式音圈电机调焦系统平台依据外界指令输入信号及光栅传感器的反馈信号，精确控制音圈致动器驱动聚焦镜平移，主要用于实现对激光光束焦距的高精度控制。
产品实现的功能如下：
a)具备响应外部指令并驱动镜面运动至指令位置的功能；
b)具有实时输出聚焦镜位置信息的功能；
c)能够在工作异常时上报故障信息并具备保护功能；
产品的主要特点如下：
a)可实现±5mm 的位移运动；
b)稳定性和定位精度高，可实现 20nm 以内的精度要求。
c)工作范围广：-40℃~60℃；
d)可按照用户需求定制，满足客户要求。
3. 技术参数
机械参数
运动轴数 1 轴
运动行程 ±5mm
执行器音圈电机+柔性弹片
外形尺寸 93mm*93mm*84mm
通孔直径 32mm
电气参数
分辨率 20nm
重复定位精度 0.2um
工作频率 ≤300Hz
控制器参数
额定供电电压范围 12V-60V
最大输入电压 72V
峰值电流持续时间 3s
额定功率时效率＞99%
数字输入 6 路 DI（NPN、PNP）
数字输出 4 路 DO
模拟输入 2 路模拟输入（±10V）
控制器外形尺寸 55mm*50mm*25mm
质量 53g
环境适应性
使用温度范围 -40℃到 60℃
储存温度范围 -55℃到 85℃
抗振动冲击＞17g

抗冲击过载 2000g

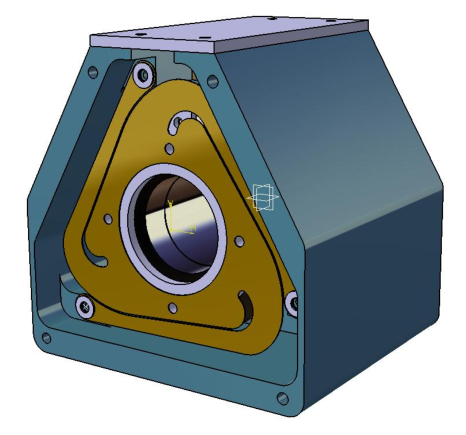

a89bc4abe358e43cbdea977ce3933d3
